Lichtmaschine 6 oder 12 Volt

Freunde
Hat jemand eine Explosionszeichnung einer einfachen Lichtmaschine vom Käfer?
Wo finde ich sowas?
Danke   Wolfgang

PS: Grund: Baue gerade orginal Limas der Kriegsjahre von Alu auf Kupferwicklung um. Die Aluwicklung bricht schon beim genauen Hinsehen!

Hallo Wolfgang,

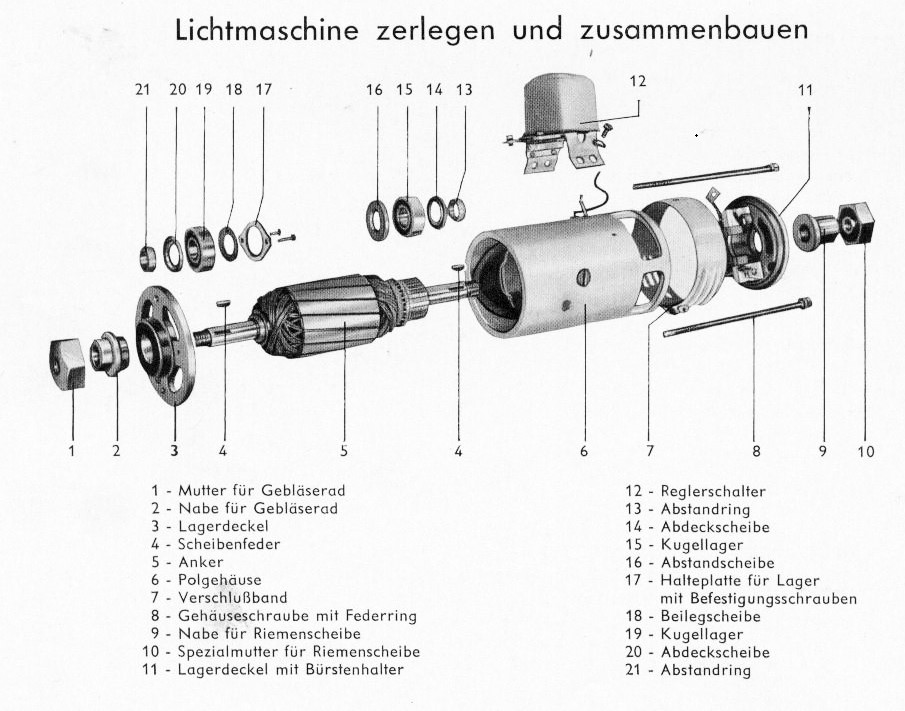

Abbildung aus RLF 1951.    Oder wird ein "Schnitt" gefragt?



gruss,
Marc / NL

    Danke!!! Marc
 Diese Zeichnung war mir bekannt,wußte aber nicht,wo ich suchen sollte.
Mit freundlichem Gruß     Wolfgang
