Handbremsseil Verlegung

Ingo, schau doch mal hier in die Rubrik Fahrzeug Historie / Ersatzteile Kataloge... dort findest Du die Bremse für den Ovali:

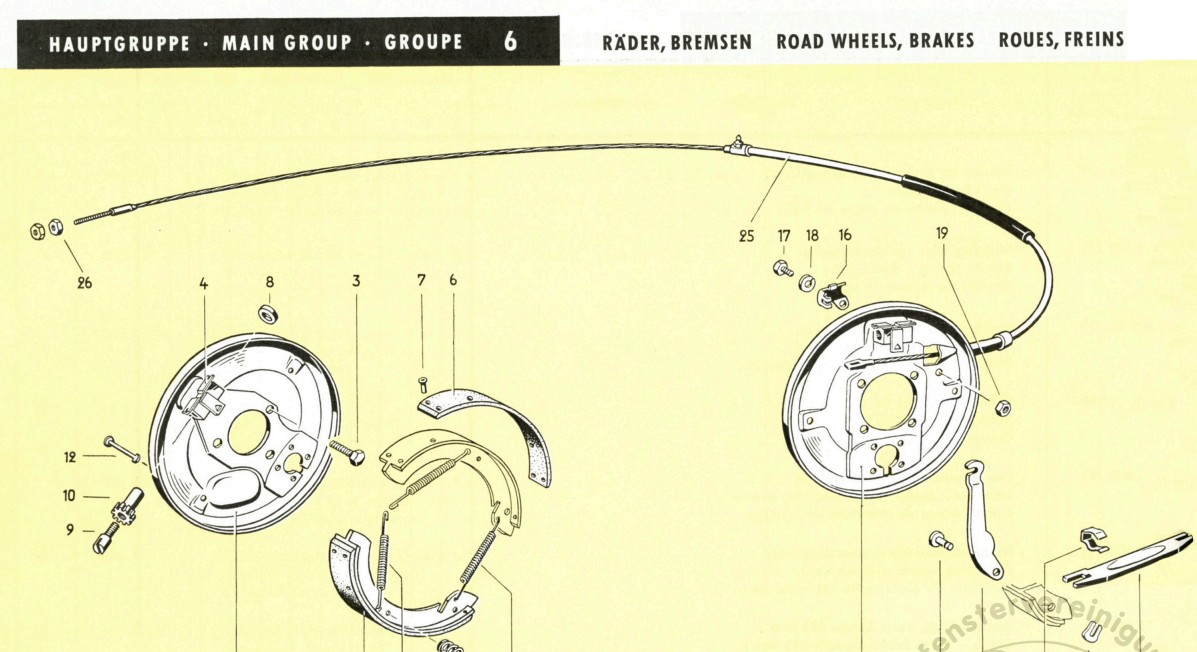

Abgebildet ist die linke Seite, man sieht, dass das Handbremsseil von hinten in die Ankerplatte eingeführt wird, dass die Backe mit dem Handbremshebel in Fahrtrichtung vorne ist und dass der Bremszylinder unten ist. Auch bei der vorderen Ankerplatte sieht man, dass der Bremszylinder unten ist (ist beim Entlüften nicht optimal, aber war so original und funktioniert).

Gruß
Jens

Markus H. schrieb:

torsten schrieb:

Hallo Ingo
Bei unserem Ovali von Februar 57 werden die Seile von hinten eingeführt.Soweit ich weiß werden die Seile ab Rechteckkäfer von vorne eingeführt und sind kürzer.
Grüße Torsten




Ja,  genau.    Es gibt 4 Seilängen:  bis Juli 1955  mit Hebelstossdämpfer::  3031mm,   mit Teleskopstossdämpfer   3131 mm  (beide ganz nach vorne),  ab August 1955  bis Juli 1957:   1920 mm,   ab August 1957 (Rechteckkäfer):  1740 mm.    Nur diese letzte wird von vorne eingeführt:



Gruss,
 Marc / NL






marc - wie immer toll, was du so ausgräbst!

Cabrio55 schrieb:

Ingo, schau doch mal hier in die Rubrik Fahrzeug Historie / Ersatzteile Kataloge... dort findest Du die Bremse für den Ovali:



Abgebildet ist die linke Seite, man sieht, dass das Handbremsseil von hinten in die Ankerplatte eingeführt wird, dass die Backe mit dem Handbremshebel in Fahrtrichtung vorne ist und dass der Bremszylinder unten ist. Auch bei der vorderen Ankerplatte sieht man, dass der Bremszylinder unten ist (ist beim Entlüften nicht optimal, aber war so original und funktioniert).

Gruß
Jens


genau! sehr anschaulich. viel besser als textanweisungen,die manchmal doppeldeutig sind oder insgeheim verschiedene sachverhalte beschreiben....

Danke Euch

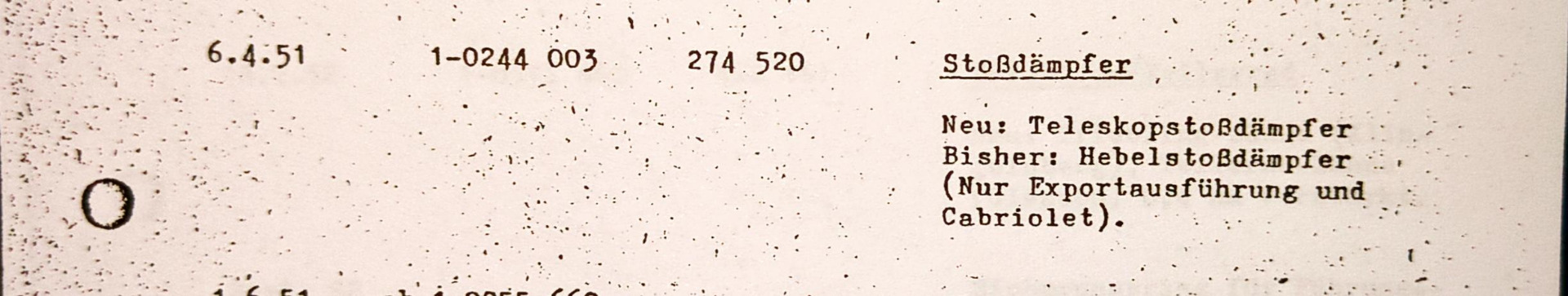

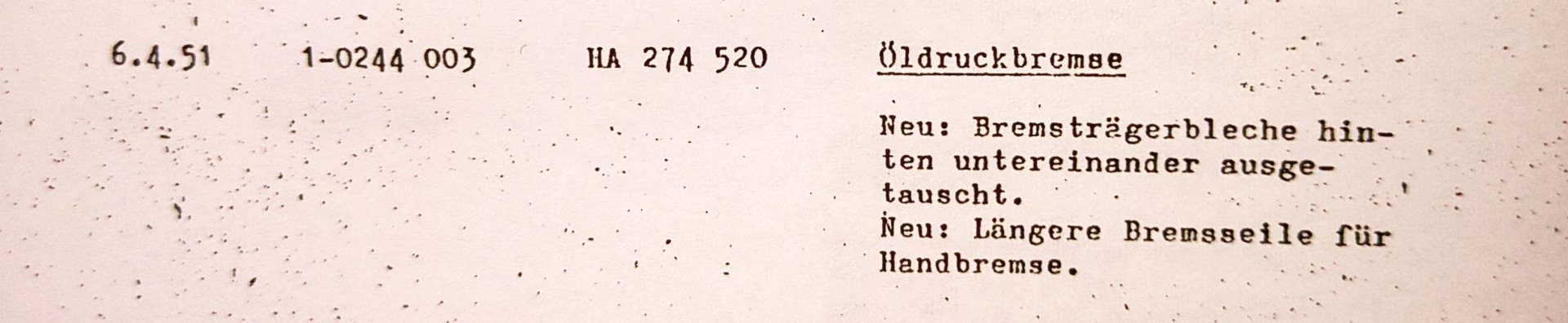

Nur nebenbei: Bei dem Umbau von Hebelstoßdämpfer auf Teleskopstoßdämpfer werden die Bremsankerplatten auch gegeneinander getauscht.
Gruß
Hans

Hans Müller-Daum schrieb:

Nur nebenbei: Bei dem Umbau von Hebelstoßdämpfer auf Teleskopstoßdämpfer werden die Bremsankerplatten auch gegeneinander getauscht.
Gruß
Hans







Gruss,

Marc / NL
